Ocena stanu materiałów i konstrukcji bez ich uszkadzania to jedno z podstawowych wyzwań współczesnego przemysłu. Właśnie dlatego szeroko stosuje się badania nieniszczące, które umożliwiają wykrywanie pęknięć, porowatości czy niezgodności spawalniczych bez ingerencji w strukturę elementu. Metody NDT wykorzystywane są w energetyce, petrochemii, lotnictwie i budownictwie. W artykule przedstawiamy najpowszechniejsze techniki diagnostyczne oraz wyjaśniamy, jakie wady materiałowe pozwalają wykrywać.
Najważniejsze metody badań nieniszczących
Badania nieniszczące obejmują zestaw metod diagnostycznych służących do oceny jakości materiałów i elementów konstrukcyjnych bez naruszania ich struktury. Ich głównym zadaniem jest wykrywanie nieciągłości materiałowych oraz ocena bezpieczeństwa eksploatacji instalacji przemysłowych. W praktyce stosuje się wiele technik NDT, jednak kilka z nich należy do najbardziej rozpowszechnionych w przemyśle. Różnią się one sposobem działania, zakresem wykrywanych wad oraz wymaganym wyposażeniem.
Do najczęściej wykorzystywanych metod zalicza się:
- VT – badania wizualne, polegające na bezpośredniej obserwacji powierzchni materiału przy użyciu wzroku lub prostych narzędzi optycznych;
- PT – badania penetracyjne, umożliwiające wykrywanie mikropęknięć i innych nieciągłości otwartych na powierzchni;
- MT – badania magnetyczno-proszkowe, stosowane w materiałach ferromagnetycznych do identyfikacji pęknięć powierzchniowych i podpowierzchniowych;

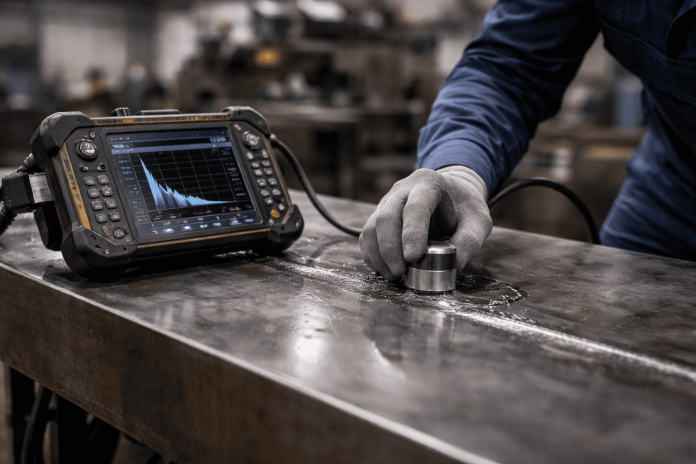

- UT – badania ultradźwiękowe, wykorzystujące fale dźwiękowe o wysokiej częstotliwości do wykrywania wad wewnętrznych materiału;
- RT – badania radiograficzne, opierające się na promieniowaniu rentgenowskim lub gamma, które pozwala zobrazować wnętrze elementu.
Każda z tych metod ma odmienny zakres zastosowania. Badania wizualne często stanowią pierwszy etap diagnostyki, natomiast techniki takie jak UT czy RT umożliwiają analizę defektów znajdujących się głęboko wewnątrz materiału.
W jakich sytuacjach stosuje się poszczególne metody NDT?
Dobór odpowiedniej techniki badań zależy od kilku czynników. Najważniejsze z nich to rodzaj materiału, typ potencjalnej wady oraz dostępność badanego elementu. Metody powierzchniowe, takie jak PT czy MT, są szczególnie skuteczne w wykrywaniu pęknięć otwartych na powierzchni materiału. W takich przypadkach penetrant lub cząstki magnetyczne umożliwiają precyzyjne wskazanie miejsca nieciągłości. Z kolei techniki objętościowe, w tym UT i RT, pozwalają analizować strukturę materiału w jego wnętrzu. Dzięki temu możliwe jest wykrycie porowatości, wtrąceń czy braków przetopu w spoinach. W praktyce przemysłowej bardzo często stosuje się kilka metod jednocześnie. Takie podejście zwiększa dokładność diagnostyki i pozwala na bardziej kompleksową ocenę stanu konstrukcji.
Zakres technologii wykorzystywanych w tej dziedzinie opisuje również Laboratorium Badań Nieniszczących NAFTO, gdzie przedstawiono przykłady metod NDT stosowanych w kontroli jakości elementów przemysłowych oraz instalacji technicznych. Badania tego typu znajdują zastosowanie m.in. w kontroli rurociągów, zbiorników ciśnieniowych, konstrukcji stalowych czy elementów maszyn. Ich celem jest wykrycie niezgodności jeszcze przed rozpoczęciem eksploatacji lub na wczesnym etapie zużycia materiału. Jednocześnie żadna pojedyncza metoda diagnostyczna nie daje pełnego obrazu stanu konstrukcji. Różne techniki wykrywają odmienne typy defektów, dlatego w praktyce często stosuje się kombinację badań. Wymaga to odpowiedniego doświadczenia diagnostycznego oraz prawidłowej interpretacji wyników, ponieważ błędna ocena wskazań może prowadzić do nieprawidłowych decyzji dotyczących bezpieczeństwa instalacji.
